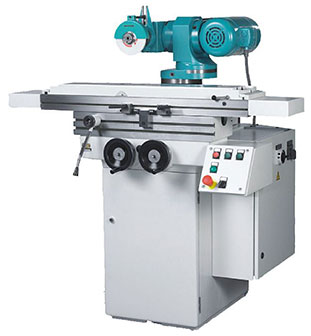

Универсальный шлифовальный станок UWII



ПродукцияМеталлообрабатывающее оборудованиеСтанки шлифовальные, заточные



Общая высота 1550 мм
Общая ширина 1415 мм
Общая глубина 1000 мм
Верх плиты над полом 1000 мм
Максимальное расстояние от шлифовального центра шпинделя до стола инструмента
с объявился принимающей отверстием

410 мм
Наименьшее расстояние от шлифовального центра шпинделя до стола инструмента
с отклоненных принимающей отверстием
110 мм
Максимальное расстояние между центрами 700 мм
Максимальное расстояние между УТ и борьбы бабки 450 мм
Высота разделяющей голову UT, HTR и круглое шлифование устройство 140 мм
Для всех других вспомогательных устройств 120 мм
Зажим таблицы инструментов 930 х 180 мм
Количество Т-образных пазов в зажимного стола 2
Запуск движение таблице помощью ручного привода 540 мм
Путь суппортом 250 мм
Путь от высоты каретки 200 мм
Поворотный круг шлифовальной головки по горизонтали 360 °
Поворотный круг шлифовальной головки вертикально 360 °
Доставка по вертикальной и поперечной каретки на деление 0,01 мм
Частота вращения приводного двигателя 1400/2800 оборотов в минуту
Производительность приводного двигателя 0,70 / 0,85 кВт
Скорости шлифовального шпинделя 2600/5200 оборотов в минуту
поворотом клиновой ремень 3700/7400 оборотов в минуту
Чистый вес машины со стандартными аксессуарами примерно 620 кг
